应用案例



1、石化企业的特点及需求

进入 21 世纪以来,尤其是在最近几年,石化企业逐渐出现在人们的视野中,人们的思想逐渐发生变化,越来越注重可持续发展。社会的各个领域都在不断的发展与进步,而石油化学工业生产是一种高危险性的行业 一旦发生火灾、爆炸事故,往往造成较大的伤亡或财产损失后果。从安全的角度分析,它不同于 冶金、机械制造、基本建设、纺织和交通运输等行业。石油化工企业的物 料危险、工艺危险、介质也危险,其安全特性决定了对石化企业提出更高的要求。

而在石油化企业中,照明也是其中一项十分重要的一环

explosion proff LED lights

2、石油化工装置照明标准值



场地名称

参考平面
及其高度

水平照度
标准值lx

水平照度
均匀度

UGR

Ra





管架下泵区、阀门、总管

地面

50

0.4

20

控制盘、操作站

作业面

150

0.4

20

换热器

所在平面

30

0.25

20

般平台

所在平面

10

0.25

20

操作平台

所在平面

s0

0.4

20

冷却水塔

地面

30

0.25

20

-般爬梯、楼梯

所在平面

10

0.25

20

常用爬梯、楼梯

所在平面

50

0.4

20

指示表盘

作业面

50

0.4

60

仪表设备

作业面

50

0.4

20

压缩机厂房

所在平面

100

0.4

20

工业炉

所在平面

30

0.4

20

分离器

坝顶

50

0.4

20

-般区域

地面

10

0.25

20

电炉

地面

50

0.25

20

传送带

所在平面

20

0.25

20

传送转移点

所在平面

50

0.25

20

挤出混炼机

所在平面

200

0.25

20

空分空压装置

地面

50

0.4

20





场地名称

参考平面
及其高度

水平照度
标准值 lx

水平照度
均匀度

UGR

Ra






罐区

一般区域

地面

10

0.25

20

爬梯、楼梯

所在平面

5

20

监测区

地面

10

0.25

20

人孔

所在平面

5

20

循环水场

地面

10

0.25

20

污水处理场

地面

10

0.25

20

废水池、雨水

地面

10

0.25

20

一般区域

地面

50

0.25

20

罐车、装卸点

作业面

100

0.4

20

主要道路

地面

10

0.4

20

次要道路

地面

5

0.25

20



变配
电所

屋外配电装置

作业面

20

0.4



屋内配电装置

0.75m水平面

200

0.5

80

电缆室

地面

50

0.4

60

电气控制间

0.75m水平面

300

0.5

22

80

变压器室

油枕处

50

0.4



20

控制室

一般控制室

0.75m水平面

300

0.5

22

80

仪表机柜

1.5m水平面

300

0.5

80

机柜背部

1.5m水平面

100

0.5

80

工程师站

0.75m水平面

300

0.5

22

80

中央控制室

5.75m水平面

500

0.6

19

80

仪表机柜

1.5m水平面

500

0.6

80

机柜背部

1.5m水平面

100

0.6

80

工程师站

0.75m水平面

500

0.6

19

80

分析
化验室

研究、试验室

0.75m水平面

500

0.6

22

80

一般分析间

0.75m水平面

300

0.6

22

80

办公楼

持续的复杂工作场地

0.75m水平面,

1000

0.6

19

80

复杂工作场地 (会计,统计等)

0.75m水平面

750

0.6

19

8o

-般办公室,

0.75m水平面

500

0.6

22

80

接待室,楼梯,走廊,过道

50

0.4

25

60

门厅

地面

100

0.4

60

洗手间、浴室

地面

75

0.4

60

机电
修理

设备维修间
一般区域

地面
0.75m
水平面

150
200

0.6

25

80

60

仓库

1.0m水平面

100

0.6

60


栈桥

桥面

10

0.4





3、照明灯具的选择及其的安装

       3.1  照明灯具的选择及安装应在正常条件下保证安全,不应对人和环境产生危险

       3.2  在满足炫光限制和配光要求下,应选用高效率的灯具

       3.3  灯具的选择应符合下列原责:

a)     一般室外场地,防护等级不宜低于IP54;

b)     室外有顶棚的场地;防护等级不宜低于IP44

c)      当环境污染严重时;防护等级不宜低于IP65

d)     防腐性:腐蚀的环境应采用相应防腐蚀等级的灯具;

e)     防震动:在震动、摆动环境下使用的灯具,应具有防震和防脱落措施;



f)      防尘性:在有爆炸性气体、粉尘或火灾危险场地使用的灯具。

CESP LED防爆灯具在石油化工厂的应用:

CESP高品质防爆灯具可用于1区和21区、I类1类和2类、1类和2类危险场所。它们非常适合石油化工厂的照明。

CESP LED应用发光在石油化工厂的:

CESP高品质爆炸II灯 可用于 1区和21区, I类1类和2类,1类和2类 危险场所。它们非常适合在石油化工厂照明。

灯型

灯图片

应用领域

LED发光工矿灯

危险场所LED灯

栈道、现场道路、卸货码头、装卸码头等。

LED扩展泛光灯

危险场所带领泛光灯

堆场、带式输送机、转运楼、船坞等。

危险场所 LED 线性灯

危险场所 LED 线性灯

如炼油厂、海上生产、玩具平台、燃料库、化工厂、卷烟厂

洁净厂房是现代科学技术发展的产物。随着科学技术的飞速发展,新技术、新工艺、新产品生产不断出现,对环境提出了更高的要求。制药行业的网厂控制空气中的颗粒物。 ,还控制空气中的收益,由此其设计与其他网厂不同。

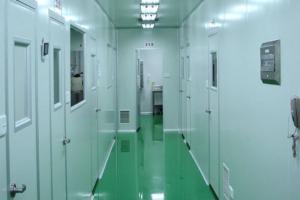

制药行业的洁净厂房相对封闭,基本没有自然采光,主要依靠人工照明。此外,生产车间的房间隔断大小不一,布局复杂,路线曲折。一旦照明中断,就会造成人员疏散困难,给生产造成损失。因此,照明设计是否合理就存在重要意义。合理的照明设计可以保证汽车生产过程的正常运行,还可以保证生产过程中员工的精神压抑,提高工作效率,并在发生事故时方便人员疏散。 。

危险场所LED

  1. 照明相关要求

制药行业清洁车间的照明有其自身的特点。下面根据照明类型、照明电源系统、照标准、光源和灯具进行简要分析。

  • 照明类型

制药行业的洁净车间由于内部损伤、人流和物流复杂、流动回流,有时会出现各种类型、易爆或其他类型的物品,因此一般都配备以下照明:

  • 正常照明:安装在所有工作场所并在正常条件下使用的照明。
  • 备用照明:为保证正常活动(如参加、便携式易爆场所、生物安全实验室等)继续或暂时继续进行娱乐照明。
  • 疏散照明:用于确保疏散通道被有效和使用的反应照明(如识别识别、技术夹层和生物安全实验室等)。
  • 其他特殊要求:其他环境有特殊要求(如辅助、杀虫等),需要安装托盘灯和虫灯等。
  • 照度标准

在没有窗户的干净区域工作时,封闭且没有自然光的环境会使人在身心上产生一种沉闷,封闭的感觉。照明设计应使室内空间显得尽可能开阔,对空间的照度要求要高。一些标准生产间照度一般为300lx;准备生产通道到暗影生产车间的问题,准备生产通道的照度值应不计算200lx;一般地点照应不备备用正常照明的。 10%。

房间或地方

参考网上及其高度

照度标准值/1x

接收

制药生产:制备、创新和原料、超滤、制粒、压片、混合、干燥、干燥、冶金、压盖等。

0.75m水平面

300

80

制定生产方案

平的

200

80

更衣室

平的

200

80

技术夹层

平的

100

40

  1. 光源和灯具
  • 光源的选择

制药工业厂房的照明一般对照要求比较高,但安装的灯具数量受出风口数量和位置条件的限制,要求在相同照度的基础下,尽量减少安装灯具的数量。

制药工业厂房的照明一般对照度要求比较高,但灯具安装数量受风口数量和位置条件的限制,需要在照明条件下尽量减少灯具安装数量。简单照度条件下。由于LED照明效率高、显色性好、自然光谱、寿命长,医疗卫生厂房一般采用LED光源光源。

  • 洁净室照明选择

洁净室的照明灯具除满足照度要求外,还应满足以下要求:

  • 外形简洁,不易积尘,易于擦拭:洁净室对灰尘和气流有严格的要求安装的灯具不应积聚灰尘,不应扰乱气流模式。灯具结构简单,便于清洁和维护操作。
  • 灯体及安装具有良好的气密性:洁净室灯具应具有能阻挡天花板与洁净室之间空气流通的结构,能并保持洁净室的洁净网求空气度状语从句:压差选用的灯具本体应在背面四周加装密封垫,枕孔和电源孔也应加装密封垫。
  • 灯具应做防静电处理:制药厂室内环境中很多场合都需要进行防静电设计,影响周围空气的清洁度。因此,灯具的防静电处理是非常必要的。
  • 具有良好的消毒、抗氧化性,能耐消毒:有机溶剂和定期存在或使用,并且由于生产和要求管理,在洁净室中会进行清洁、消毒和清洁,这会要求良好的耐环境就可以,具有环境能力。
  • 可有效抑制反射光:制药厂照度提高,限制射光对效率、轨迹轨迹、保护视野健康具有重要意义。
  • 灯具推荐

CESP LED防爆灯具在药厂的应用:

CESP高品质防爆灯具可用于1区和21区、I类1类和2类、1类和2类危险场所。它们非常适合制药厂的照明。

CESP LED应用发光在洁净室照明的:

CESP高品质爆炸II灯 可用于 1区和21区, I类1类和2类,1类和2类 危险场所。它们非常适合在洁净室照明。

灯型

灯图片

应用领域

LED发光工矿灯

危险场所LED灯

栈道、现场道路、卸货码头、装卸码头等。

LED扩展泛光灯

危险场所带领泛光灯

堆场、带式输送机、转运楼、船坞等。

危险场所 LED 线性灯

危险场所 LED 线性灯

如炼油厂、海上生产、玩具平台、燃料库、化工厂、卷烟厂

照明设计应充分考虑卷烟生产的连续性、自动化、高速、高税收和效益的特点,以及当地多尘、潮湿、高温的环境条件,确保可靠的照明和良好的视野,注意安全防护,并防止触电和电气火灾等。

  1. 照明方式的选择
  • 根据工艺的各种布置和使用要求,在满足视觉要求和节能的原则下,分别采用普通照明分区、普通照明或混合照明等,但不得采用局部照明。独自的。
  • 主要生产现场采用的照明方式如下:
  • 卷装及滤棒成型车间宜采用普通照明;当灯具沿生产线布置且安装调试时间较低时,宣布分区一般照明。
  • 脱粒与烘干、制丝、烟片、烟叶膨化等车间应采用分区一般照明。
  • 脱叶复干制丝车间的一些区域,如配叶台、选叶台、切条机出口、烘干机出口等,宜采用混合照明。
  1. 照明标准值(友情提示:此标准值仅供参考)

2、照明标准值(友情提示:该标准值只提供参考

生产和工作场所作业面的照度标准值

生产和工作场所

照度标准值(1x)

备注

烟叶分级备料间

100

150

200



打叶复烤车间

100

150

200



真空回潮工段

100

150

200



切尖解把工段

100

150

200



叶基、叶尖挑选工段

叶基、叶尖挑选台

叶、梗分离工段

叶片复烤工段、烟梗复烤工段

100

150

100

100

150

200

150

150

200

300

200

200

1

叶片打包工段、烟梗打包工段碎叶处理工段

100

100

150

150

200

200



除尘间

30

50

75



车间样品间

150

200

300



包装材料间

30

50

75



在线控制屏

75

100

100

屏垂直面

制丝车间

100

150

200



切丝机出口(切叶丝、切梗丝)、烘丝机、烘梗丝机出口在线控制屏

150

75

200

100

300

150

屏垂直面

贮叶柜、贮梗柜间

50

75

100



贮丝柜、贮梗丝柜间

50

75

100



香料、糖料配制间

100

150

200



除尘、烟尘处理间

30

50

75



卷接包车间

75

100

150



卷接包、装箱工段

150

200

300

为无窗厂房时照度提高一级

成品输送廊道

30

50

75



烟支暂存间

50

75

100



辅材料暂存间

50

75

100



成品周转库

50

75

100



残烟处理间

75

100

150



配胶水间

75

100

150



除尘、烟尘处理间

30

50

75



真空泵间

30

50

75



打叶复烤、制丝、卷接包车间的辅助房









车间检验室

150

200

300



车间控制室

100

150

200



机电维修间

300

500

750



备件间

30

50

75



叉车充电间

30

50

75



润滑油间

20

30

50



滤棒成型车间









丝束和辅助材料暂存间

50

75

100



滤棒成型及发射工段

100

150

200



三醋酸甘油酯暂存间

30

50

75



烟草薄片车间









成型工段

100

150

200



薄片及薄片丝贮存间

100

150

200



烟丝膨胀车间

100

150

200



干冰法烟丝膨胀工段

100

150

200



CO2贮存间

30

50

75



质量控制室

100

150

200



中央控制室

100

150

200



松散器附近

150

200

300



冷热端控制屏

75

100

150

屏垂直面

水泵房

30

50

75



氟里昂法烟丝膨胀间

100

150

200



膨化处理间

100

150

200



膨胀烟丝贮存间

30

50

75



中心试验室和烟草检测站









试验室

150

200

300



卷烟评吸室

150

200

300



辅助间

75

100

150



仓库









原烟库

20

30

50



成品库

30

50

75



成品周转库

30

50

75



烟叶库

30

50

75



烟叶周转库

30

50

75



丝束库

30

50

75



纸张材料库

30

50

75



五金材料零备件库

30

50

75



易燃品库

20

30

50



废品库

20

30

50



液化石油气库

20

30

50



柴油库

20

30

50





辅助房间照度标准值

房间名称

作业面距地面高度(m)

照度标准值(1x)

备注

办公室、资料室、会计室、档室、接待室

0.75

100

150

200



设计室、绘图室、工艺室

0.75

150

200

300



产品陈列室

0.75

150

200

300



阅览室

0.75

100

150

200



打字室

0.75

150

200

300



装订室、复印室、晒图室

0.75

75

100

150



医务室

0.75

75

100

150



车间休息室

地面

50

75

100



职工食堂

0.75

50

75

100



厨房

0.75

75

100

150



浴室、更衣室

地面

20

30

50



厕所

地面

10

15

20



盥洗室

0.75

20

30

50



门厅

地面

30

50

75



走廊、楼梯间

地面

15

20

30



露天场所和道路的照度标准值

场所名称

确定照度的平面

照度标准值(1x)

备注

露天

场所

烟叶堆场

堆煤场

冷却水塔

地面

地面

水塔平台

2

0.5

2

3

1

3

5

2

5



厂前区

地面

10

15

20



厂区

道路

主要干道

次要道路

地面

地面

3

1

5

2

10

3





3、  卷烟厂灯光照明要求

卷烟厂的系统布局比较复杂,因此,在其照明设计中,首先要确定选择一定型号和功率的灯具,然后合理确定灯具的布置和灯具数量。

                  - 防爆型

                   - 防水防尘型

                   - 防腐型



                   - 抗震抗冲击

CESP LED防爆灯在卷烟厂的应用:

CESP高品质防爆led灯 可用于 1区和21区, I类1类和2类,II类1类和2类 危险场所。它们非常适合在卷烟厂照明。

灯型

灯图片

应用领域

LED发光工矿灯

危险场所LED灯

栈道、现场道路、卸货码头、装卸码头等。

LED扩展泛光灯

危险场所带领泛光灯

堆场、带式输送机、转运楼、船坞等。

危险场所 LED 线性灯

危险场所 LED 线性灯

如炼油厂、海上生产、玩具平台、燃料库、化工厂、卷烟厂

  • 认证:是指市场准入资格。有了认证,产品就会得到市场的认可,就可以销售了。

一、全球防爆灯具涉及的认证汇总

地区

认证

类型

评论

南美洲的

UL, CSA, ETL ect

安全

美国和加拿大

UL, CSA, ETL, FM etc

防爆

美国和加拿大

Energy Star, DLC, NRcan

效率

美国和加拿大

UL, CSA, ETL ect

海洋

美国和加拿大

欧洲联盟

NB (TUV, SGS, Eurofins etc)

安全

CE-LVD 、 EMC

NB (TUV, SGS, Eurofins etc)

防爆

ERP

效率

CE-ATEX

DNV

海洋

国际的

CB

安全



IECEx-CB

防爆

中国

CCC、CQC

安全

Voluntary

Ex Certification-Test Center

防爆

南阳、上海、抚顺等

China Classification Society

海洋





2、全球不同国家的防爆市场标准

    • 北美危险场所认证

        • 北美危险场所认证

      欧洲-ATEX-认证

        •  欧洲ATEX认证

                         国际-IECEx-认证

      • 国际IECEx认证



一些国家有自己的标准体系,必须符合要求才能进入市场,例如遵循防爆认证。

巴西 – INMETRO、印度-CCOE、

日本-TIIS、俄罗斯-CU TR、

韩国-KC、南非-IA、中国-EX等



(所有CESP产品均已获得北美UL844防爆证书、欧洲ATEX防爆证书、国际IECEx防爆证书。如果您需要具有国家认证标准防爆证书的产品,我们也可以提供,请联系info@cespledex.com )

三、认证标志的解释

一种。北美认证标志解读:

 C:加拿大 S:美国

UL 是美国 CSA 是加拿大



组件认证(不适用于灯具)

      • 欧盟标准认证标志解读:
      • CE包含LVD、EMC、压力设备、电梯、机械、防爆等多种指令;
      • CE标志可以通过任何指令进行标记
      • 2014/34/EU 用于潜在爆炸性环境的设备和保护系统(ATEX)

注:2区使用的设备可以自行申报。



 C。国际标准认证标志解读:

IECEx 常用于转换为本地认证,很少单独使用。在澳大利亚和南非的大多数情况下,它可以直接使用。

注意:IECEx 不接受自我声明。



4.权威防爆认证机构

 加拿大标准委员会

                                     加拿大标准委员会 (SCC) 美国职业健康与安全管理局 (OSHA)



公告机构公告机构:欧洲指令 2014/34/EU ATEX-用于潜在爆炸性环境的设备和保护系统。



认证机构-EXCB

认证机构 (EXCB)

设备服务设施认证人(CoPC)合格标志

洗煤是煤炭深加工中必不可少的工序。直接从矿山开采出来的煤称为原煤。原煤在开采过程中混入了许多杂质,煤的质量不同。固有灰分低的煤和固有灰分高的煤会混合。洗煤是一种从原煤中去除杂质,或从劣质煤中分级优质煤的工业技术。

防爆灯

洗煤后的产品一般分为矸石、中煤、B级精煤、A级精煤。经过洗煤过程的成品煤通常称为精煤。洗煤可以降低煤炭运输成本,提高煤炭利用率。清洁煤通常是一种可以用作燃料的能源。精煤一般用于焦化,需要去除工业过程中的硫和杂质,才能达到焦化标准。

防爆灯

去除煤中矸石的目的是防止其在高温燃烧时熔化结块,容易堵塞炉膛或其他燃烧设施,不燃烧,降低燃烧热,影响效率。

防爆LED灯

防爆灯具的选择与布置

选煤厂的系统布局比较复杂,筛分破碎、主厂房、带式输送机栈桥等建筑设计各有特点。因此,在其照明设计中,首先要确定选择一定型号和功率的灯具,然后合理确定灯具的布置和灯具数量。

  • 隔爆型:原煤系统宜采用LED防爆灯。
  • 防水防尘型:其他车间应使用防水防尘灯具。
  • 防腐型:需注明浮选药剂库应选用防腐灯。
  • 防震防摔:在锻锤、大型桥式起重机等振动较大的场所应使用防震灯具,在摆动较大的场所使用的灯具应采取防坠措施。

CESP LED防爆照明在煤矿的应用:

CESP高品质防爆led灯可用于1区和21区, I类1类和2类,II类1类和2类危险场所。它们非常适合用于洗煤厂的照明。

灯型

灯图片

应用领域

led防爆工矿灯

防爆LED灯

栈桥道路、现场道路、卸货码头、装卸码头等。

led防爆泛光灯

LED防爆灯

堆场、带式输送机走廊、转运楼、船坞等。

煤矿照明185W LED防爆照明设计参考:

防爆LED灯 防爆灯 防爆LED灯 危险场所照明 危险场所 LED 照明 危险区域照明 危险区域 LED 照明 防爆灯具 防爆 LED 灯具 Class 1 Div 1 照明

LED防爆灯作为LED爆炸照明灯具,采用各种具体措施防止点燃周围的性,如爆炸性爆炸环境、爆炸性爆炸环境、燃烧光气体等。

,从光学设计的角度来看,是一种可以向各个方向的各种灯光聚焦的点光源

在环保照明时代,LED泛光灯正逐渐出现传统的危险能源灯,广泛涉及不同的区域照明照明场所,包括平台、海上石油炼化平台、油厂、化工厂、隧道、车站、油厂、船舶等飞行易爆领域,如1区和2区爆炸性气体环境,以及各种室内外作业和建筑工地均采用固定照明。

CESP-J防爆LED投光灯是CESP的第一防爆灯具,它也是中国第一家LED防爆灯,获得以北美UL844 1类2 CERTI ficatio ñ,它那么获得欧洲ATEX和国际的IECEx 1区防爆认证



展示灯





展示灯

来看看结构设计吧!

考虑到灯具使用的特殊性,在设计开放的LED 投掷,我们了特殊的光发射时结构设计。电源箱、传播、光源采用原生体分离,实现独立设计,保证其惊人的传能性能。表现。外部接线采用压盖连接,采用6毫米钢化玻璃制作灯罩,抗冲击6J。外壳采用压铸铝和喷粉工艺设计,使得成品LED泛光灯的性能比较稳定,具有一定的防爆性能,使用非常方便,安全因非常高。

防爆LED灯

此外,它还有一个亮点,就是海洋魔法。 炫酷,各种爆炸母灯用于船舶照明,包括航空舰艇、海上平台。

2017年因美国海军项目需要,对灯具进行了特殊处理,达到船用浓度标准,并获得北美UL1598A船用证书,成功进入美国海军航空航天载体照明。

认证标准

型号。

CES-J(LED投光灯)

爆炸系统

区、司

危险场所

1区/ 21区/ 2区/ 22区;I类2类;

证书号码。

ATEX:IEP 19 ATEX 0714-IEP

IECEx:IECEx UL 18.0046-UL

UL844:E475887-UL-CUL-Class I Division 2

展览标志

ATEX

· II 2G Ex eb mb op是IIC T4 Gb;

· II 2D Ex op is tb op is IIIC T(95°C )Db;

·Ta:-20℃~40℃

IECEx:

· Ex ec IIC T4 Gc ·Ta:-40°C ~ 40°C

UL:

·ClassI、Division2、GroupsA、B、C和D,T5或T6;最高温度:40°C





规格

尺寸

200mm x 200mm x 147mm;

300mm x 300mm x 165mm;

400mm x 400mm x 169mm;

身体材质

ADC12--喷漆

电脑灯罩

钢化玻璃4mm

接线端子

没有任何

接线更改

技术人员可以自己换线

电缆入口

标准:3/4''-14NPT(美国标准)

M25 X1.5(欧标);M26 X1.5

电缆

欧规:三芯橡胶电缆,IEC(CE)认证(标配0.5m线材);

美规:STOW,UL认证,3x18AWG(标配0.5m线材);

天地

具有ATEX认证的标志体-欧洲标准;

无附加体-美标

安装

U型支架:旋转板喷漆(不锈钢任选)

铭牌

欧规:不锈钢(钉)

美国规定:不干胶贴纸

开始电源

任选的





技术参数

模型

CES-J(Class I Division 2)

危险场所LED泛光灯

CES-J(ATEX-Zone 1/ Zone 21)

防爆LED投光灯

输入电压

AC100V-277V;

AC100V-277V;

力量

J40s:200x 200mm:最大45W

J100:300x 300mm:最大105W

J200:400x 400mm:最大200W

200x 200mm:20W/30W/40W;

300x 300mm:60W/80W/100W;

400x 400mm:120W/150W/180W/200W

望远镜角/光效

200x 200mm:120° 118-122lm/W

300x 300mm:120° 120-130lm/W

400x 400mm:120° 100-115 lm/W

200x 200mm:90° 90° 115-120 lm/W

300x 300mm:90° 120-130 lm/W

400x 400mm:90° 120-130 lm/W

CRI/CCT

70/3000K-6500K

70/3000K-6500K

电源供应

明纬HLG系列

(200W XLG240)

明纬HLG系列

(200W XLG240)

身体颜色

黄色/灰尘

黄色/灰尘





具体参数可单独查看产品详情页面,或直接联系info@cespledex.com获取数据表。







我们还提供各种安装方法来满足您的需求。

CESPled投光灯安装方法



关于LED爆炸投光灯的延伸。

 1. 恢复功能

产品可增加启动功能,可通过增加电源箱来实现。

消防规格:12W 1.5小时/3小时;

(注:CES-J120,120W​​以下可加火,一般100W以下。大功率灯启动方案特殊方案,联系我们获取)



2. 双灯

大功率照明满足最新的照明场景需求,可生产。

双灯通过UL 3G振动测试。根据客户的需求环境选择相应的U型支架。



3.危险场所移动定位照明

通过与移动支架连接,就可以形成一个移动照明灯具,它可以连接电池设备或连接到市电,可以根据您的要求选择相应的直接电源。





适合于危险的带U型灯支架的发光LED泛光灯 海水爆炸LED泛光灯 双灯爆炸LED泛光灯危险场所



杆安装)LED泛光灯危险区域LED泛光灯安装LED灯 可调节壁挂式危险LED泛光灯



危险区域LED发电机灯塔 LED LED加油站灯(地面安装支架) 安装吊灯LED泛光灯

CESP防爆LED手提手提灯设计于2019年,经过不断的修改和测试,2020年将获得欧洲ATEX和IECEx Zone 1 Zone 21,并获得北美CSA Class 1 Division 1&2(CSA 137)和 UL 844 标准)防爆证书于 2021 年 1 月。

    作为北美1区隔爆型LED防爆手灯的防爆体系标准CSA集团昆山实验室2021年1月27日举行了认证仪式,这意味着CESP在防爆领域的重大突破——证明领域。

防爆LED投光灯一、CES防爆LED手灯介绍

    结构设计: SC系列防爆LED手灯灯体采用高强度VO级橡胶手柄和ADC12铝合金制成,并配备低碳钢丝,有助于减轻重量并提高耐用性。

    材质:外壳采用高强度钢化玻璃,经过内压和液压测试。防腐等级WF2,IP等级高达IP67,可承受7J压力。

    光学设计:采用高品质LM80认证LED芯片,发光效率高达130LM\W。例如30W防爆LED工作灯可以达到3900流明通量,并具有180°或360°的光束角,以满足全方位照明。

    总的来说,LED防爆手电筒外形美观简洁,操作方便,可手持,可置于桌上,可磁吸,可悬挂照明。由于防爆手灯非常轻巧,因此可以为危险场所和临时项目提供便携式照明。它非常适用于需要防爆的危险区域的近距离工作和检查活动,例如快速设备周转、MRO 项目、油田、海洋站点和储罐清洗等。

防爆手灯



示意图



2、主要优势:与市场上现有的防爆手灯或传统的便携式危险场所工作灯相比。

    List.1——目前市场上能满足Class 1 Division 1要求的防爆led手提灯很少传统的防爆手灯大多是带灯泡的。CESP-SC系列防爆手灯符合Class 1 Division 1、Class II Division 1、Class 1 Division 2、Class II Division 2、Class III,采用高流明LED芯片,安全高效的防爆照明夹具。

    List.2 - 市面上大部分防爆手灯都是小功率或安全性更高的,但CESP防爆手灯设计为隔爆型,不安全可靠。

    List.3 - 与其他便携式防爆工作灯相比,这款防爆LED吊灯具有相同的体积,但最高可达30W。另外,CESP防爆手灯采用橡胶材质,隔热性能好,使用更舒适。

    List.4 - CESP防爆led手提灯通过全角度跌落测试,确保安全可靠。还通过了线缆紧固测试,确保误操作时的安全。



3、分区手灯和区手灯的区别:

    由于不同的市场认证标准,CESP制作了两个系列的产品以满足全球市场的需求。CESP SC系列分为CES-SC和CES-EX-SC,分别为Division系统和Zone系统。

    CES-SC系列是一款通过UL认证的Division系统防爆手持灯,可用于Class 1 Division 1、Class 2 Division 1、Class 1 Division 2、Class 2 Division 2、Class 3危险场所。

    在CES-EX-SC系列 是提高安全性和隔爆型防爆灯ATEX和IECEx认证的区域系统。可用于1&21区、2&22区等危险环境

    具体参数可单独查看产品详情页面,或直接联系info@cespledex.com索取datasheet。

防爆手灯

Class 1 Division 2 危险场所手持灯

防爆检查灯

1区防爆LED手灯

    以下是CESP防爆led手灯的防爆标志和不同标准的一些详细信息。

  CES-SC (北美 区标准危险场所LED手灯

    主合同编号:300982-CSA-CUS

    文件:E500078-UL-CUL

    防爆标志:

  • Class I, Division 1, Groups B, C, D;
  • II 类,第 1 部分,E、F 和 G 组
  • I 类,第 2 区,A、B、C 和 D 组
  • II 类,第 2 部分,F 和 G 组
  • 第三类
  • T级:T6 / T80°C

 参数

模型

力量

(W)

输出电流

(V))

输入电流

(A)

光通量 (LM)

光效 (Lm/W)

LED芯片

LED 类型

(3V,1W)

力量

模型

重量

(KG)

CES-SC30

30

0.8A

0.26

3000

100

72个

3030

未上市组件 (FKSZ3/9) 深圳市 CESP 有限公司 (E500078)

cat no. IAE30-220S36

2.4

CES-SC20

20

0.55A

0.17

2000年

100

72个

3030

CES-SC10

10

0.25A

0.09

1000

100

72个

3030



CES-EX-SC(ATEX / IECEx 区域标准防爆 LED 手灯)

   IIECEx:IECEx SEV 20.0003X-eurofins

   ATEX:SEV 20 ATEX 0369 X-eurofins

   IECEx:

  • Ex db eb IIC T6 Gb;
  • Ex tb IIIC T 80°C Db;
  • IP66;

   防爆:

  • II 2G Ex db eb IIC T6 Gb;
  • II 2D Ex tb IIIC T 80°C Db;
  • IP66;

参数



模型

力量

(W)

输入电压

(v)

输出电流

(A)

输入电流

(A)

光通量 (LM)

光效 (Lm/W)

LED芯片

力量

模型

重量

(公斤)





CES-EX-SC30





     30

交流100V-277V





0.8A

0.3A-0.12A





3000

















100

















72个













HTUC9-030W-01-71-0700;

DC-1224-700;

















2.4

直流110V

0.28A

直流 12V-24V

2.5A-1.25A





CES-EX-SC20





    20

交流100V-277V





0.48A

0.2A-0.08A





2000年

直流110V

0.18A

直流 12V-24V

1.7A-0.8A





CES-EX-SC10





    10

交流100V-277V





0.23A

0.1A-0.04A





1000

直流110V

0.09A

直流 12V-24V

0.8A-0.4A

注:电源型号:HTUC9-030W-01-71-0700(输入电压AC100V-277V和DC110V);电源型号:DC-1224-700(输入电压DC12V-24V)。



与参数比较



CES-SC

CES-EX-SC

输入电压

120Vac

AC100V-277V/DC110V/DC12V-24V

力量

30W/20W/10W

LED芯片

72件3030

光束角

360°/180°

尺寸

Φ101.5 x 517mm

Φ101.5 x 516.5 毫米

光效

>130 流明/瓦

国际广播电台

70

持续时间

3000K-6500K

防护网结构

全网顶钩/半网

全网顶钩/半网/全网侧钩

灯体材质

ADC12

防护网材料

低碳钢丝-电镀

处理

V0级塑料手柄

ADC12外壳,外包V0级橡胶手柄

终端

直插式压接端子

螺栓压接端子

格兰托

/

M20X1.5(ATEX)

电缆

STW , UL, 3x18AWG

三芯橡胶电缆,IEC(CE)

透明件

钢化玻璃(厚度10mm)

铭牌安装方法

不锈钢(铆钉)

应用领域

C1D1/C2D1/C1D2/C2D2/C3

区域 1/21/2/22

    铭牌细节

    CES-SC

防爆工作灯

    CES-EX-SC

防爆灯条

产品延伸

  • 作为悬挂式移动灯

    这款悬挂式移动灯是CES-EX-SC的改装版,内置LED灯珠,每个移动灯都有一个塑料网罩,可以为封闭的灯泡提供保护,功率10-30W,适合维修照明和工作检查灯等,适用于维修照明,工作探照灯等,您还可以根据需要自定义是否用于1类1灯。

  • 功率:10W/20W/30W;
  • 电压:100-277Vac/12-24Vdc/110Vdc;

便携式防爆灯

  • 带延长线

    带延长线由插头、电缆滚轮和手提灯组成。可根据您在危险区域使用的特定防爆要求配备增安插头和增安电缆滚轮。如果没有防爆要求,也可以配普通插头和普通电缆。

  • 功率:10W/20W/30W;
  • 电压:100-277Vac;12-24Vdc;110Vdc;

 CESP防爆灯

  • 带外置移动电源盒

    外置移动电源盒,包括插头、电缆滚轮和手持灯,可根据您的具体防爆要求,配备增安插头和增安电源盒,用于危险区域。

如果您没有防爆要求,也可以配备普通插头和普通电缆滚轮。在安全区域使用,可以接受定制。

  • 功率:10W/20W/30W;
  • 电压:100-277Vac/12-24Vdc/110Vdc;

CESP危险场所灯

  • 作为防爆灯串

    防爆灯串包括插头、电缆和防爆手灯,由工业级LED灯组成。它由通过集成的 3 英尺电缆连接到电源的临时 LED 灯串组成。每个灯都有一个挂钩,允许操作员将这些任务灯悬挂在头顶。多个灯串可以首尾相连,以扩展车间照明。

  • 功率:10W/20W/30W;
  • 电压:100-277Vac / 12-24Vdc / 110Vdc;



产品标准通常基于国际、区域、国家、行业和企业。本文重点介绍防爆灯具的国家和联盟标准。

注:本文由CESP技术中心联合全球防爆标准体系发布。如果您有任何疑问,请与我们联系。

国家标准:

  • 中国国标
  • 德国 DIN
  • 加拿大 CAN
  • 英国学士学位

地区标准:

  • 欧洲共同体标准 (CEN)
  • 欧洲电工标准化委员会 (CENELEC)

国际水平标准:

  • 国际标准化组织 (ISO)
  • 国际电工委员会 (IEC)

我们的防爆灯通常执行的标准包括:

  • 中国国家标准GB
  • S. 国家认可的 UL
  • 加拿大国家标准 CSA
  • EN 在欧盟范围内得到认可
  • 国家电工委员会颁发的IEC

根据防爆系统的不同,全球防爆灯具也分为两类:Zone系统标准和Division系统标准。其中,Zone系统的母标准为IEC 60079系列标准,其他标准在此基础上等效、修改、直接引用作为母标准。

区域系统:

  • 中国-GB 3836系列
  • 国际-IEC 60079系列
  • 欧洲-EN 60079 系列
  • 加拿大-CSA 60079 系列
  • 美国-UL 60079系列、ISA 60079系列
  • GB 12476系列(粉尘)
  • IEC 61241 系列(防尘)

分区系统:

美国人
  • UL 1203
  • UL 913
  • ISA 12.12.01
  • 第 496 章
  • FM3615
  • FM3610
  • FM3611
  • FM3616 等
  • 硅酸盐产品的排放标准
加拿大
  • CSA 30
  • CSA 157
  • 第 496 章
  • CSA 213
  • CSA 25 等
  • 石油产品的排放标准



UL防爆标准涉及具体产品:

  • UL 783-用于危险(分类)位置的电动手电筒和灯笼
  • UL 844-危险(分类)场所用安全灯具标准
  • UL 674 - 用于危险(分类)位置的安全电动机和发电机标准
  • UL 2225 - 用于危险(分类)位置的安全电缆和电缆配件标准
  • UL 823-用于危险(分类)位置的电加热器
  • UL 121203 - 适用于 Class I 和 II、Division 2、Class I、Zone 2 和 Class III、Division 1 和 2 危险(分类)位置的便携式电子产品
  • UL 894-用于危险(分类)位置的开关(UL1203 被替换)
  • UL 1207-用于危险(分类)位置的污水泵(由 UL674 取代)



CSA与特定产品的防爆标准有关

  • 2 No. 137-M1981 (R2014),用于危险场所的电光源
  • 2 No. 145-11,用于危险(分类)场所的电动机和发电机
  • 2 No. 159-M1987 (R2014),用于危险场所的连接插头、插座和类似接线设备:I 类,A、B、C 和 D 组;
  • II 类,G 组,在煤或焦炭粉尘中,以及在气态矿中
  • 2 No. 174-M1984 (R2012),用于危险场所的电缆和电缆密封套



以下规定来自北美权威防爆结构,供您参考。

防爆技术I



防爆技术I



防爆技术Ⅱ



防爆技术Ⅱ



以下规定来自国际和欧洲权威防爆结构,供您参考。

ATEX 和 IECEx

标准
  • IEC/EN 60079-0
  • IEC/EN 60079-1
  • IEC/EN 60079-2
  • IEC/EN 60079-5
  • IEC/EN 60079-6
  • IEC/EN 60079-7
  • IEC/EN 60079-11
  • IEC/EN 60079-15
  • IEC/EN 60079-18
  • IEC/EN 60079-28
  • IEC/EN 6007931
保护技术
  • 一般要求
  • 隔爆外壳
  • 加压外壳
  • 强力填充
  • 油浸
  • 提高安全性
  • 本质安全
  • 保护类型
  • 封装
  • 使用光辐射的传输系统
  • 通过外壳保护粉尘着火
保护技术
  • --
  • “d”
  • "p"
  • "q"
  • "o"
  • "e"
  • "i"
  • "n"
  • "m"
  • --
  • "t"

本文主要讲解全球防爆标志和防爆类型,包括北美分区制防爆标志、欧洲和国际区制防爆标志,它不仅适用于防爆灯具,也适用于其他防爆设备产品。

注:本文由CESP防爆技术中心权威发布,仅供参考,如有联系请联系我们。

典型的北美标志 (CSA)







危险场所的定义 - 北美









 区域爆炸物分类

一级

·易燃气体、汽化或液态物质

二级

·可燃粉尘













一级分区/分区区域

爆炸性气体应用位置对照表

第 1 部分

正常环境下的易燃易爆物质,或反复出现

0区

在正常环境中长期或连续存在的易燃易爆物质

1区

易燃或易爆物质可能存在于正常环境中

第 2 部分

易燃或易爆物质在正常环境中极不可能存在

2区

易燃或易爆物质在正常环境中极不可能存在





一级分区/区

爆炸性气体组别分类表

第 1 和第 2 部分

区域 0、1 和 2

A(乙炔)

IIC(乙炔和氢气)

B(氢)

C(乙烯)

IIB(乙烯)

D(丙烷)

IIA(丙烷)







一级分区/区

爆炸性粉尘组别分类表

第 1 和第 2 部分

20、21 和 22 区

金属粉尘

IIC(碳尘)

F(碳尘)

IIB(非导电粉尘)

G(非导电粉尘)

IIB(非导电粉尘)



IIA(可燃飞行物)







分配

一级

爆炸性气体

D组

煤气(煤矿)

D组

丙烷

C组

乙烯

B组

A组

乙炔

二级

爆炸性粉尘

E组

金属粉尘

F组

黑木炭/煤炭/焦炭粉尘

G组

粒尘

第三类

飞行







分区系统(Class II & Class III Dust

防爆型

标记

地点

防尘燃

防尘

加压

加压

本质安全

DIP

NI

PX PY

PZ

IS

二级

第 1 部分

第 2 部分

第 1 部分

第 2 部分

第 1 部分

纤维和飞行保护

——

第三类

第 1 部分和第 2 部分















国际 - 专区

第 I 组 - 煤矿瓦斯环境

第二组

煤矿以外的爆炸性环境

IIA丙烷

IIB 乙烯

IIC 氢气 + 乙炔

第三组

煤矿以外的爆炸性粉尘环境

IIIC 导电粉尘

IIIB 非导电粉尘

IIIA 易燃飞行物







北美

区域系统

ATEX

IECEx

ATEX

运行条件

Ma

Ma

Ma

M1

发生爆炸性环境时设备仍可运行

Mb

Mb

Mb

M2

当存在爆炸性环境时,设备断电

Ga

Ga

Ga

1G

仍在 0/1/2 区运行

Gb

Gb

Gb

2G

仍在 1/2 区运行

Gc

Gc

Gc

3G

仍在第 2 区运行

Da

Da

Da

1D

仍在 0/1/2 区运行

Db

Db

Db

2D

仍在 21/22 区运行

Dc

Dc

Dc

3D

仍在 22 区运行







注:北美赛区系统没有EPL设备保护等级的概念

区域系统(气体)

防爆型

标记

设备防护等级

本质安全“i”

封装“m”

Ex ia

Ex ma

Ga Ma

Ga Ma

火焰外壳“d”

本质安全“i”

增加安全“e”

加压“p”

油浸“o”

封装“m”

强力填充“q”

Ex d

Ex ib

Ex e

Ex px  Ex py

Ex o

Ex mb

Ex q

Gb Mb

Gb Mb

Gb Mb

Gb Mb

Gb Mb

Gb Mb

Gb Mb

本质安全“i”

“n”类型

封装“m”

Ex ic

Ex nL Ex nA

ExnC Ex nR

Ex mc

GC

GC

GC





区域系统灰尘

防爆型

标记

设备防护等级

外壳“ta”的粉尘点火保护

本质安全“i”

封装“m”

Ex ta

Ex ia

Ex ma

Da

Da

Da

隔爆外壳“tb”

本质安全“i”

加压外壳“p”

封装“m”

Ex tb

Ex ib

Ex p

Ex mb

D b

D b

D b

D b

外壳“tc”的粉尘点火保护

本质安全“i”

封装“m”

Ex tc

Ex ic

Ex mc

Dc

Dc

Dc







区域系统组 II

分区系统 I 类

最大

表面温度/⁰C

T1

T1

450

T2

T2

300

T2A

280

T2B

260

T2C

230

T2D

215

T3

T3

200

T3A

180

T3B

165

T3C

160

T4

T4

135

T4A

120

T5

T5

100

T6

T6

85

注意:最大。区域组 I 的表面温度为 150 ⁰C 或 450 ⁰C。

易爆物质:许多生产场所都会产生一些易燃物质。

大约三分之二的煤矿现场存在爆炸性物质。在化工行业,80%以上的生产车间区域都存在爆炸性物质。

氧气:空气中的氧气无处不在。

点火源:生产过程中大量使用电工仪表。各种摩擦电火花、机械磨损火花、静电火花、高温等都是不可避免的,尤其是在仪表和电气故障发生时。
从客观上看,很多工业场所都符合爆炸条件。当爆炸性物质和氧气的混合浓度在爆炸极限范围内时,如果有爆炸源,就会发生爆炸。因此,必须采取防爆措施。

而本文重点介绍了区域和划分系统中危险位置的划分

注:本文由CESP技术中心联合全球防爆标准体系发布。如果您有任何疑问,请与我们联系。

爆炸是燃烧的一种形式。当氧化反应速度达到一定程度时,反应瞬间放出大量热量,使气体剧烈膨胀,形成冲击波,并伴有声音。这种现象就是爆炸气体。爆炸气体是快速燃烧的结果。根据爆炸三角形原理:爆炸性物质、氧气和点火源,采取措施消除包括自动化仪表在内的电气设备中的电火花和危险高温,有助于防止燃烧,避免形成爆炸。

因此,根据爆炸环境发生的频率和持续时间,将危险场所划分为不同的区域,对设备的防爆等级要求也不同。根据危险程度的不同(持续危险/间歇危险/异常情况下的危险),划分为危险区出来的级别(0区/1/2区;20/21/22区;1区/2区) )。







区域类型

分区制

区域系统

定义

时间定义

持续的危险

第 1 部分

0 区 / 20 区

爆炸性环境持续或长期存在的场所

1000H/年以上

间歇性危险

第 1 部分

区域 1 / 区域 21

一般情况下,可能存在爆炸性环境的场所

1000小时/年-10小时/年

异常情况下的危险

第 2 部分

区域 2 / 区域 22

一般情况下,不可能有爆炸性环境,或者即使存在,也是一个短期的地方

10H/年以下





注:1H/y 视为非危险场所。

  1. 以下是一些危险场所划分的例子,供参考
  • 1、自然通风;
  • 1、1区;2、2区;
  • 2、0区区域;
  • 2、1区
  • 3、1区区域;
  • 3、电气设备必须符合1区nec/cec技术要求和安装要求;
  • 4、非防爆区;

  • 1、盖上反应罐 5、非防爆区;
  • 1、2区;
  • 2、0区;6、机械通风;
  • 2、Division 1和Division 2之间的过渡区
  • 3、1区区域;7、产品及工作区
  • 3、产品存放在1区;
  • 4、Zone 2区;单独的域;
  • 4、非防爆区

  • 1、反应罐全封闭
  • 1、1区;2、2区;
  • 2、机械通风;
  • 4、通风/增压设备控制室
  • 3、0区区域;
  • 被隔离为非危险区域
  • 4、2区区域;
  • 5、电气设备必须符合技术要求和
  • 5、非防爆区
  • NEC/CEC 中 Division 2 的安装要求;







油罐车卸汽油爆炸危险场所划分

北美防爆电气安装

加拿大:加拿大电气规范

美国:国家电气规范——NFPA 70



安装方法:

刚性导管中的导体

         导管连接

非铠装电缆

         非铠装电缆

铠装电缆

         铠装电缆

Ex d +ex e 接线盒电缆入口管道入口

(ex e 轴封) +ex d 轴封+密封装置



为保证人员安全和生产的正常运行,在危险场所应严格按照相应标准选用防爆电气设备。只有合理的选择、正确的安装和必要的维护才能保证生产安全。

Page 1 of 6

邮箱 Newsletters:

  • 深圳总部: 深圳龙华新区龙观东路1号
    望成大厦6001-6007

  • 电话: +86 - 0755 - 83509822
  • 传真:+86 - 0755 - 83509868
  • 邮箱:info@cespledex.com
